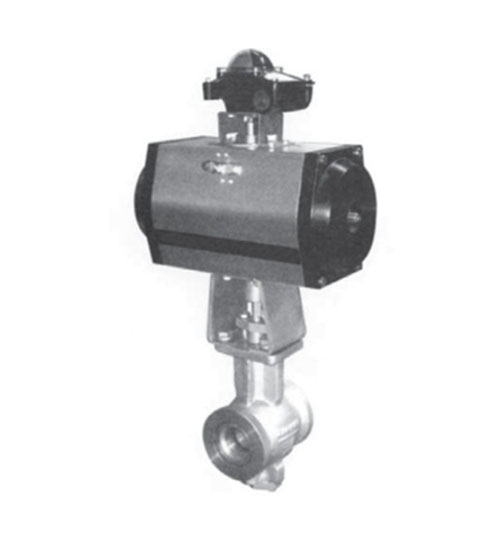

ZSHTVR.Y 气动V 型球阀

ZSHTVR.Y 气动V 型球阀

  • 所属分类:角行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

气动V型球阀是由气动横装活塞执行机构(以下简称气动活塞执行机构)和V型系列球阀组成。它以压缩空气为动力,阀杆带动球体在阀体内转动90 度,实现全开~ 全闭的动作,球芯上的V型口与阀座之间具有剪切作用,具有极好的调节和切断性能,广泛应用于石油、化工、造纸、冶金、污水处理、油罐车等行业,对各种液体、气体、料浆类流体等介质的调节和切断控制,尤其适用于控制高粘度、带有纤维和细颗粒的介质。

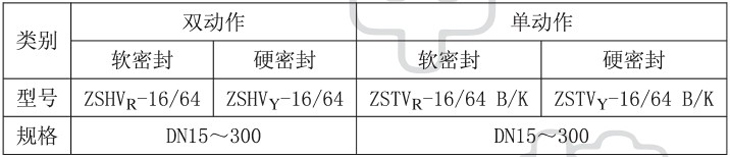

规格型号


□主要技术参数
○阀 体
型 式:同心角行程型
公称通径:25~300mm
公称压力:M级(DN25~300)
JIS10K、20K、30K
ANSI 150、300
PN1.6、2.5、4.0、6.4MPa
H 级(DN25~150)
JIS 40K、ANSI600、PN6.3
连接型式:对夹式 法兰标准JB/T79.1~2-94 FF RF
材 料:WCB、CF8、CF8M
(SCPH2、SCS13A、SCS14A)
填 料:聚四氟乙烯石棉填料、柔性石墨填料
○阀内组件
阀芯型式:含V 形切口的部分球面形球体
阀芯材料:CF8、CF8M 氮化处理或表面喷焊硬质合金
阀座材料及使用温度:软密封(R) 聚四氟乙烯 -20~+180℃
填充四氟 -20~+180℃
对位聚苯 -40~+350℃
硬密封(y) CF8、CF8M碳化或表面喷焊硬质合金-40~+450℃
阀轴材料 2Cr13、CF8、CF8M
轴套材料铸铜合金、CF8、CF8M

○执行机构
型 式:DA、SR 气动活塞执行机构,6300RA 气动活塞执行机构
供气压力:400~700kpa
起源接口:G1/8″、G1/4″
环境温度:-30~60℃
作用型式:单作用气开式或气关式
双作用 根据信号转换控制阀开、阀关
(按要求可配置其它执行机构)
□主要性能参数

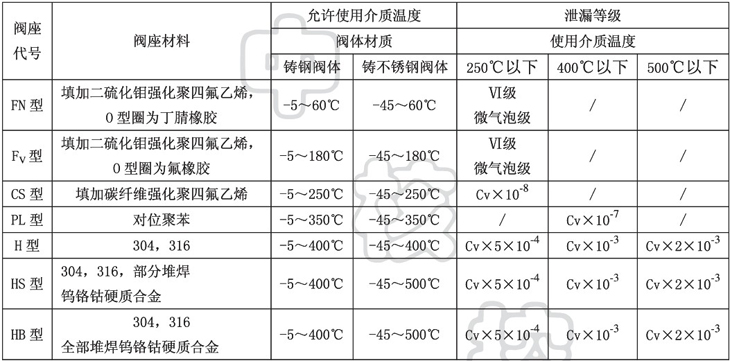

○阀座材料和允许使用介质温度及泄漏等级

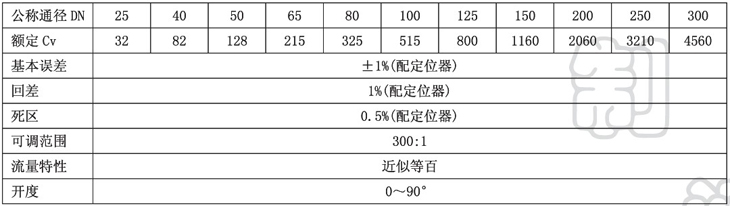

○技术性能


○附件配置(根据要求)
定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位定位传送器、
气动加速器、保位阀、其它。

□最大允许压差
△ P:调节时允许压差

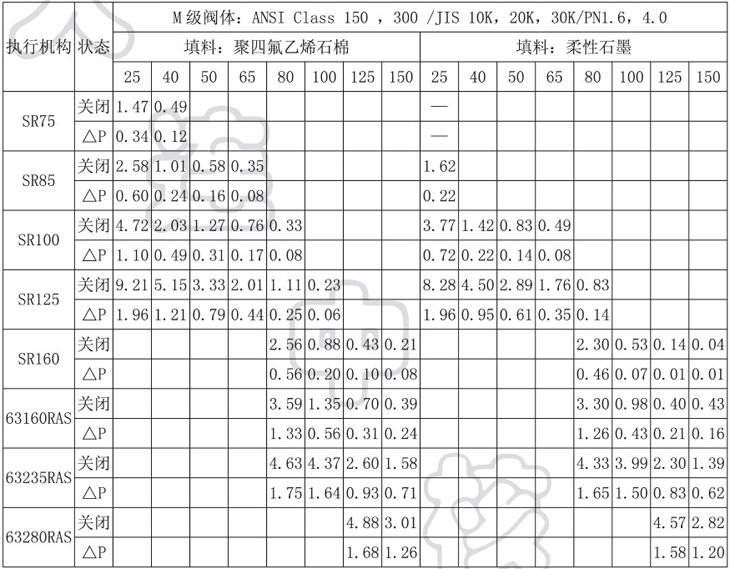

○双作用气缸式执行机构 / 气源压力400KPa

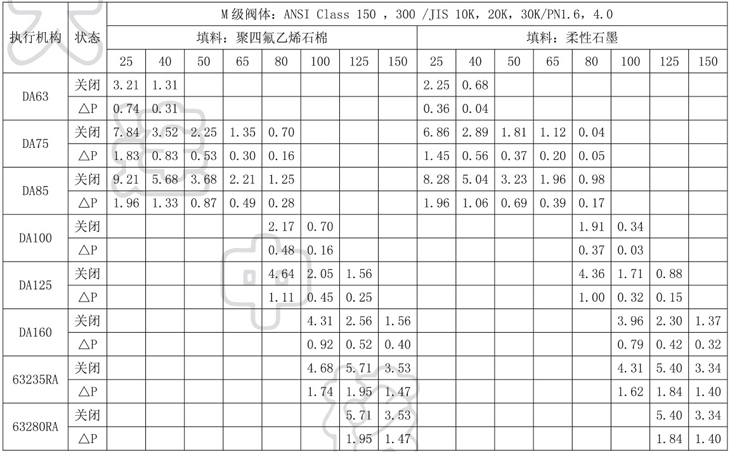

表5-1A M 级阀体软密封(FN 型、FV 型、CS、PL 型)


表5-1B 金属密封(H 型、HS 型、HB 型)

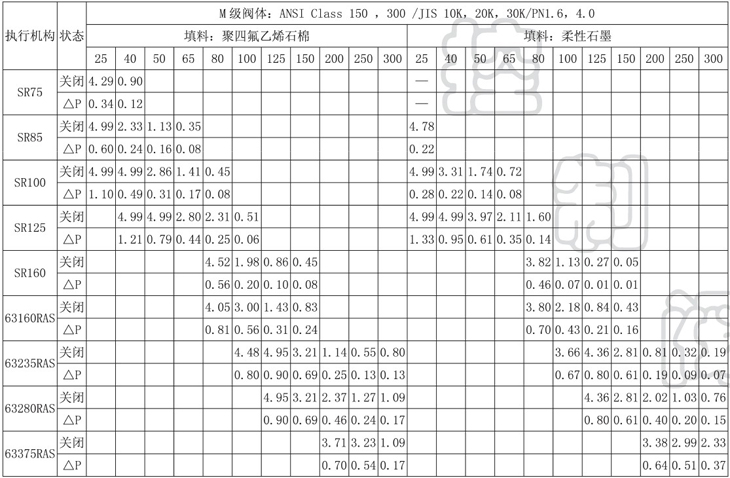

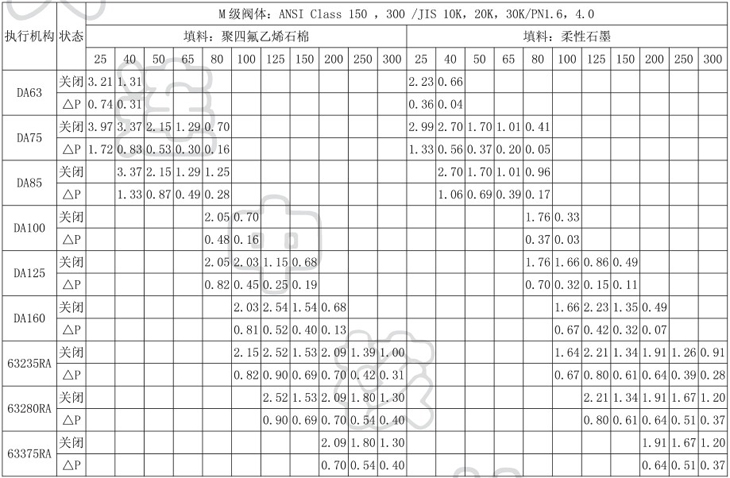

○双作用气缸式执行机构/ 气源压力400KPa
表5-2A H 级阀体软密封(FN 型、FV 型、CS 型、PL 型)


表5-2B 硬密封(H 型、HS 型、HB 型)

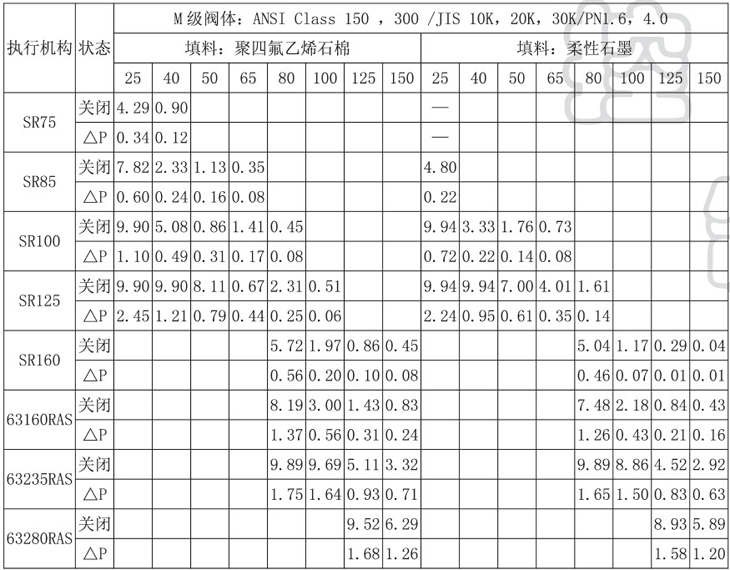

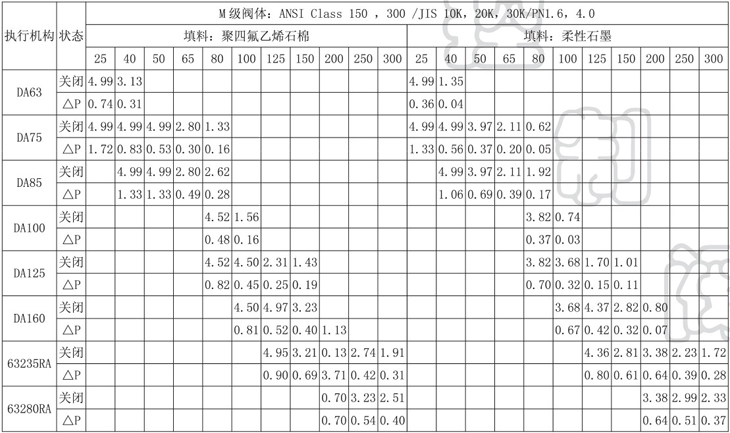

○单作用气缸式执行机构/ 气源压力400KPa
表5-3A M 级阀体软密封(FN 型、FV 型、CS 型、PL 型)


表5-3B 金属密封(H 型、HS 型、HB 型)

○单作用气缸式执行机构/ 气源压力400KPa
表5-4A H 级阀体软密封(FN 型、FV 型、CS 型、PL 型)


表5-4B 硬密封(H 型、HS 型、HB 型)

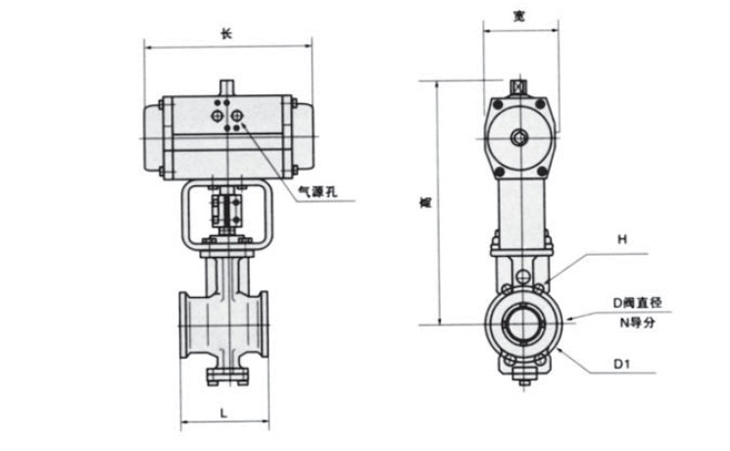

外形尺寸

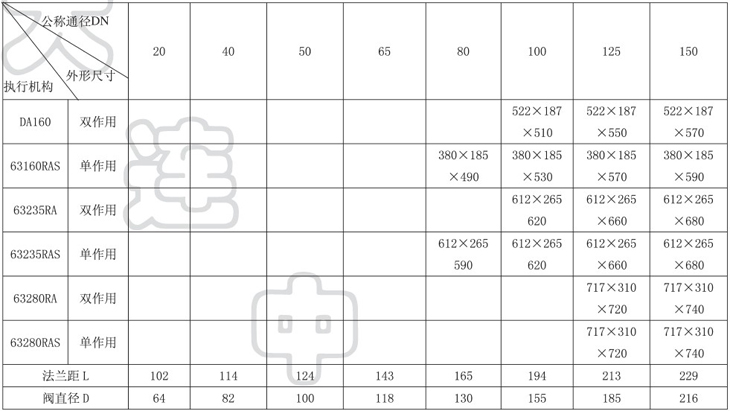

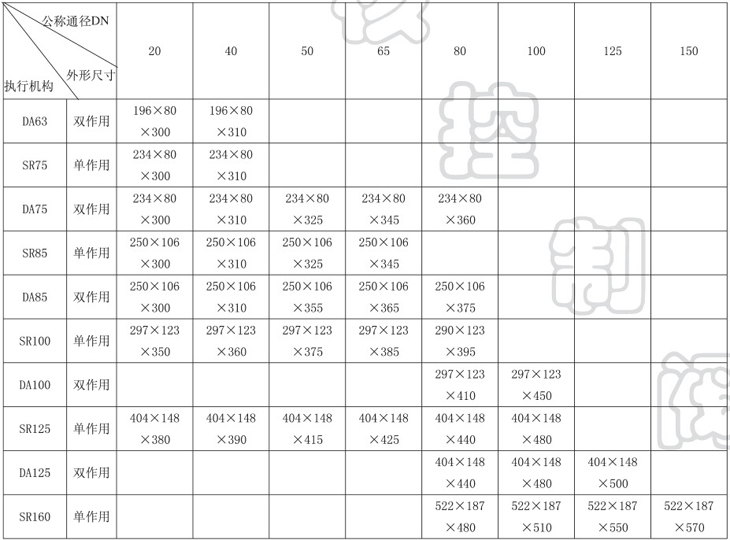

表6-1 ANSI 150、300 长×宽×高(不包括附件)

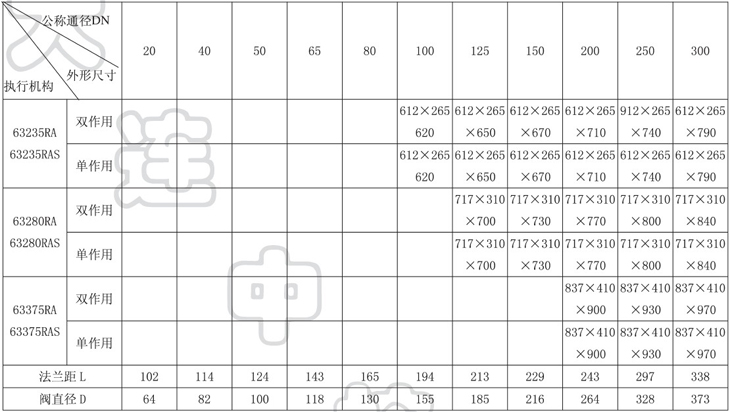

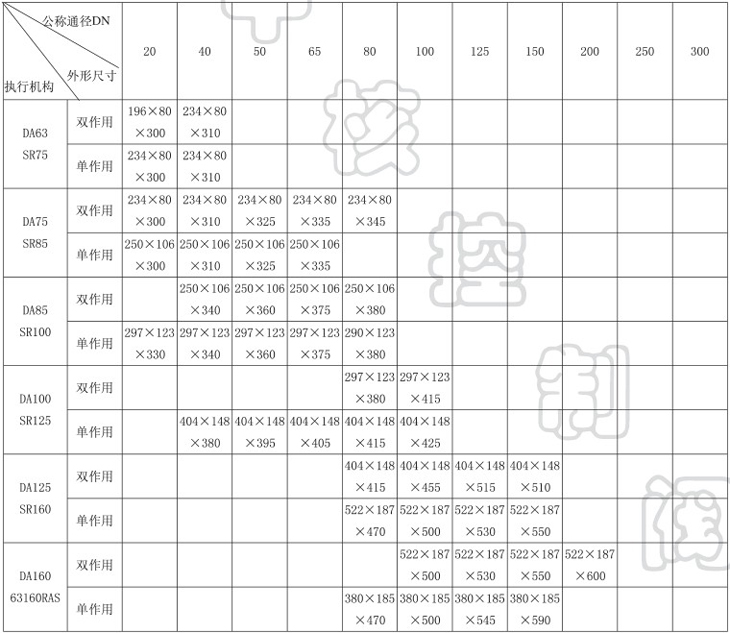

表6-2 ANSI 150、300 长×宽×高(不包括附件)

表7-1 ANSI 600 外形尺寸长×宽×高(不包括附件)


表7-2 ANSI 600 外形尺寸长×宽×高(不包括附件)

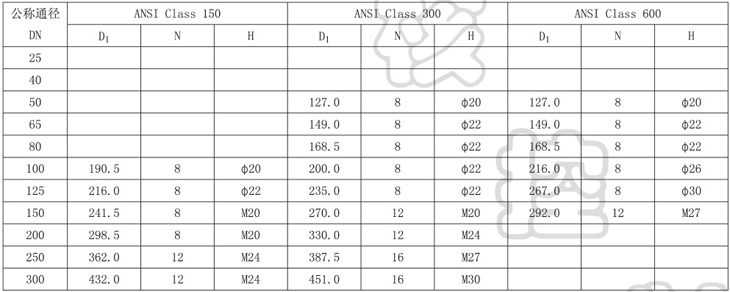

表8
