ZSHTRR.Y 气动O 型切断球阀

ZSHTRR.Y 气动O 型切断球阀

  • 所属分类:角行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

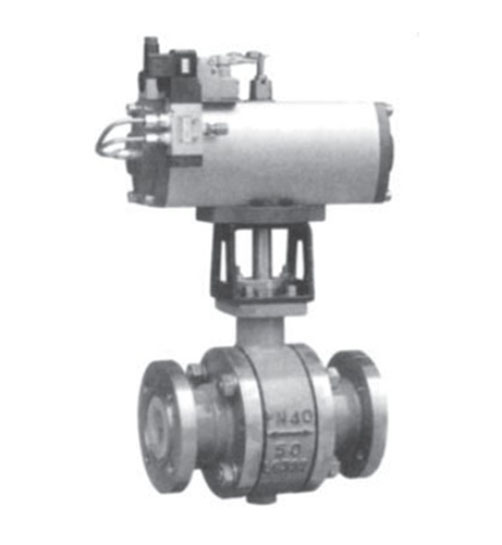

ZSHTRR.Y 气动O型切断球阀是由气动横装活塞执行机构(以下简称气动活塞执行机构)和O 型系列球阀组成。它以压缩空气为动力,阀杆带动球体在阀体内转动90 度,实现全开~全闭的动作,具有极好的切断性能,广泛应用于石油、化工、造纸、冶金、污水处理、油罐车等行业,对各种液体、气体、料浆类流体等介质的切断控制和流通,尤其适用于控制高粘度、带有纤维和细颗粒的介质。

规格型号


□主要技术参数
○阀 体
型 式:全径型球体夹套型球体
公称通径(DN): 15~600mm
公称压力(PN):1.6、6.3MPa 或ANSI150、300、400 及600、900Lb RF
连接方式:法兰连接
材 料:WCB CF8 CF8M
填 料:石棉浸四氟、聚四氟乙烯、柔性石墨
○阀内组件
阀芯型式:球型阀芯
阀芯材料:CF8、CF8M(抛光、氮化)或表面喷焊硬质合金
阀座材质及使用温度:软密封(R) 聚四氟乙烯 -20~+180℃
填充四氟 -20~+180℃
对位聚苯 -40~+350℃
硬密封(y) 2Cr13、304、氮化处理或
喷焊硬质合金 -40~+450℃
阀轴材料 2Cr13、CF8、CF8M、17-4PH
轴套材料铸铜合金、CF8、CF8M

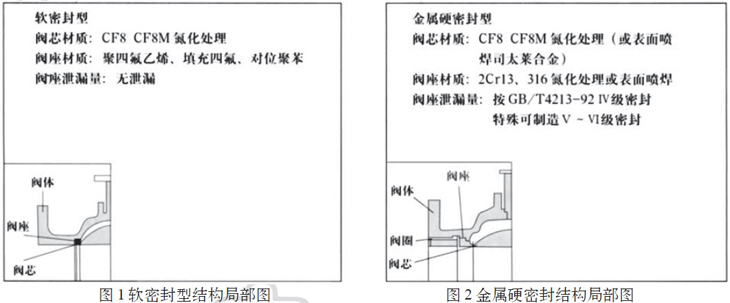

○阀门密封结构示意图

○执行机构
ZSH、ZST 系列气缸横推式执行机构

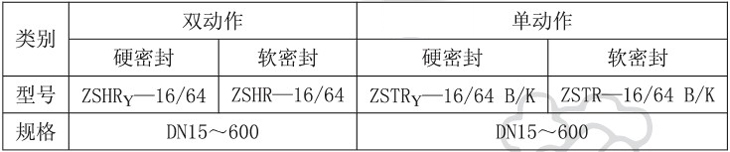

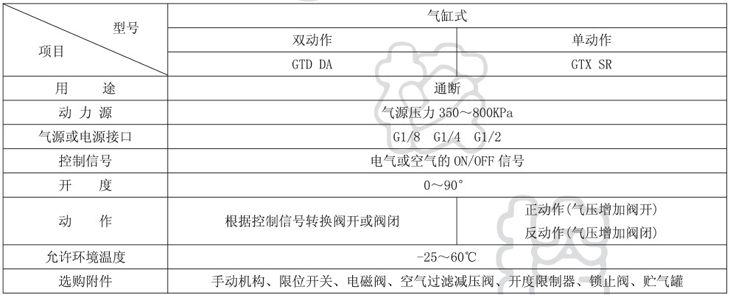

○执行机构标准规格

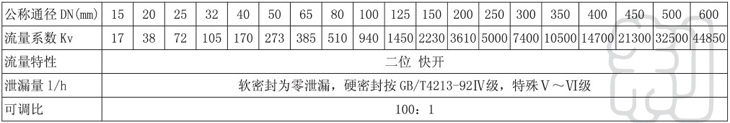

□主要技术性能

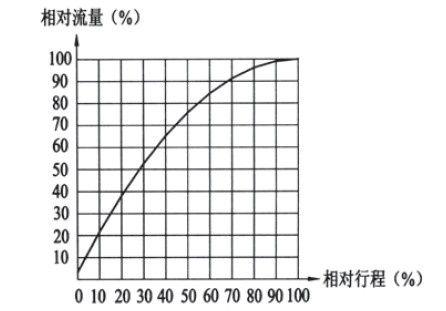

○流量特性曲线:快开特性

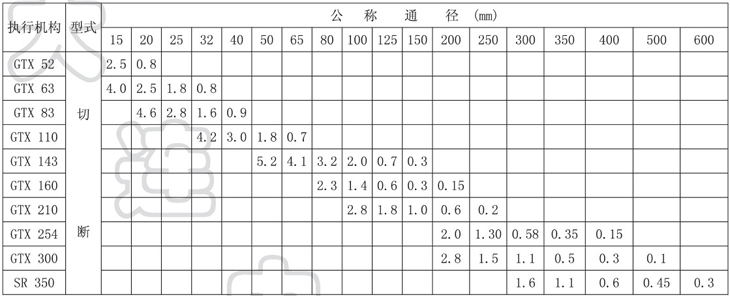

□执行机构配置与允许压差△ P

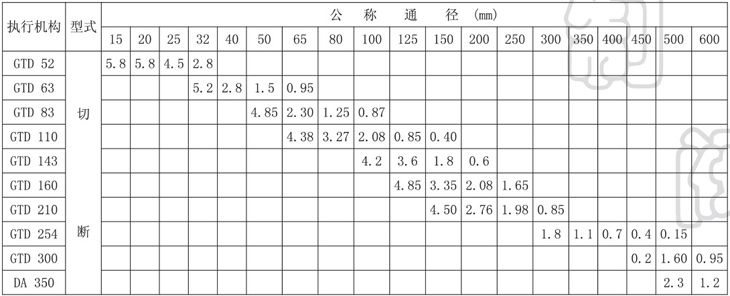

(1)软密封型配双动作气缸式执行机构(气源压力0.5MPa)

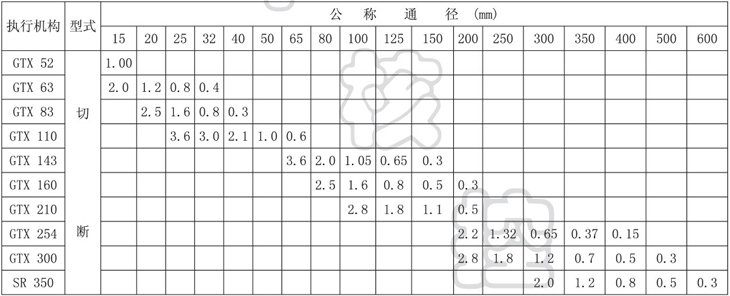

(2)软密封型配单动作气缸式执行机构(气源压力0.5MPa)

(3)金属硬密封型配双动作气缸式执行机构(气源压力0.5MPa)

(4) 金属硬密封型配单动作气缸式执行机构(气源压力0.5MPa)

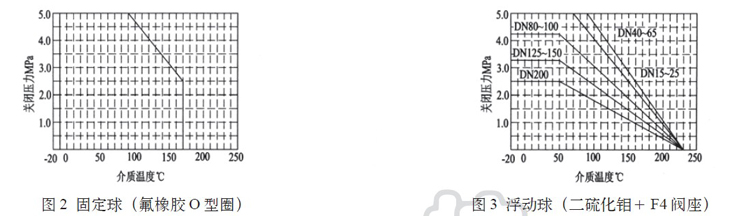

○球芯关闭压力与介质温度之间关系


主要外形及连接尺寸

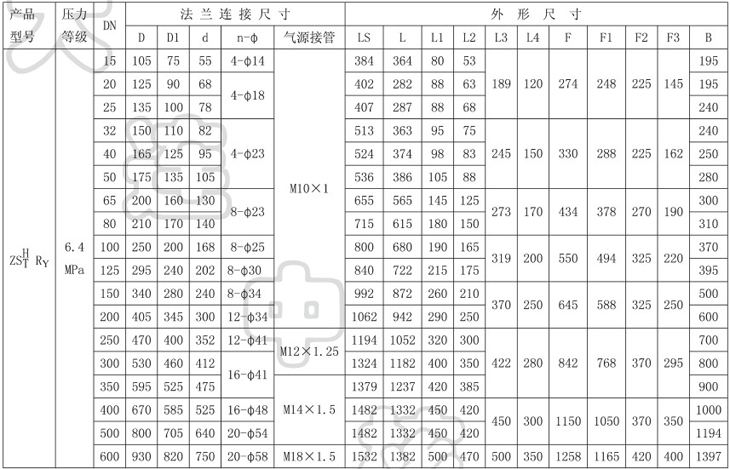

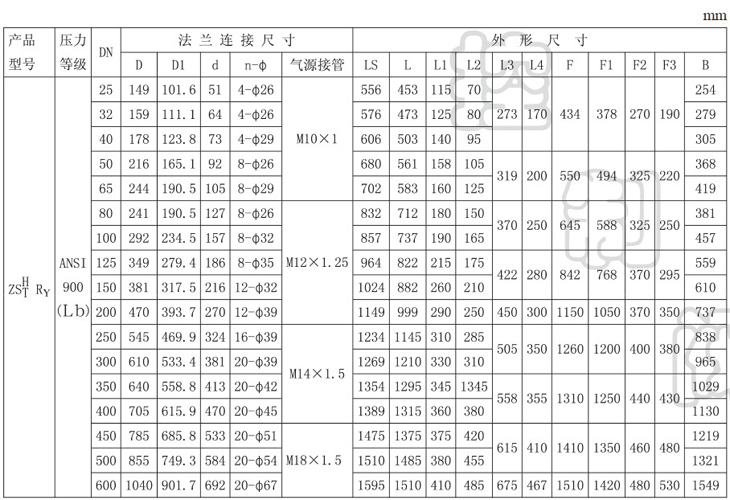

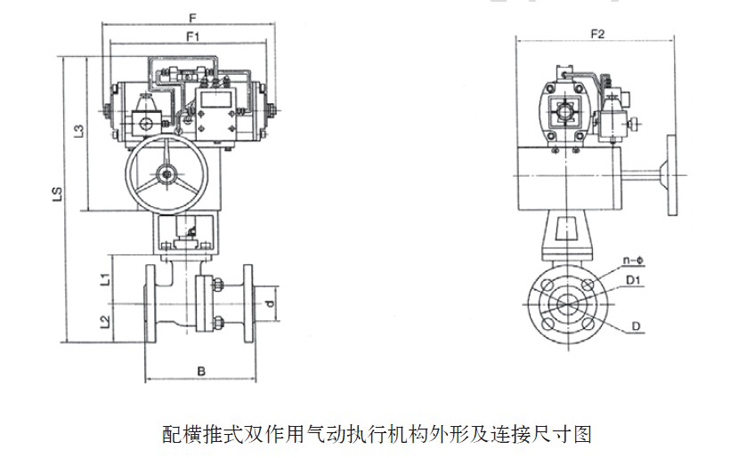

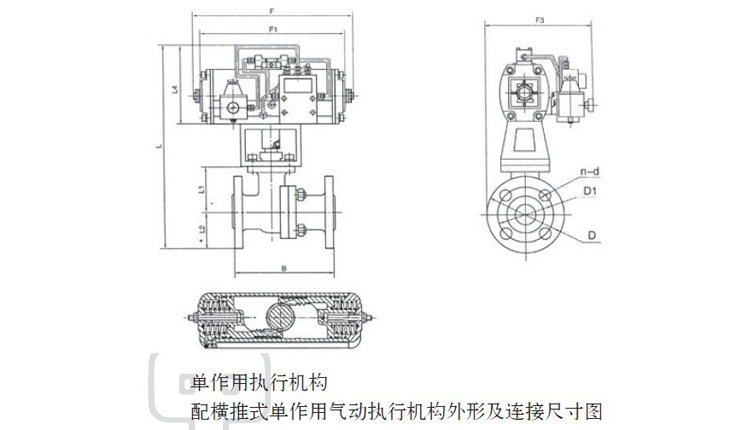

○配横推式气动执行机构的外形及连接尺寸

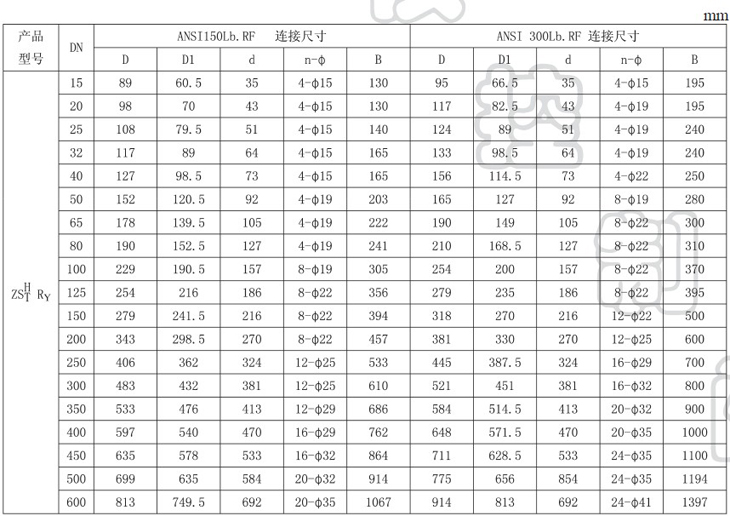

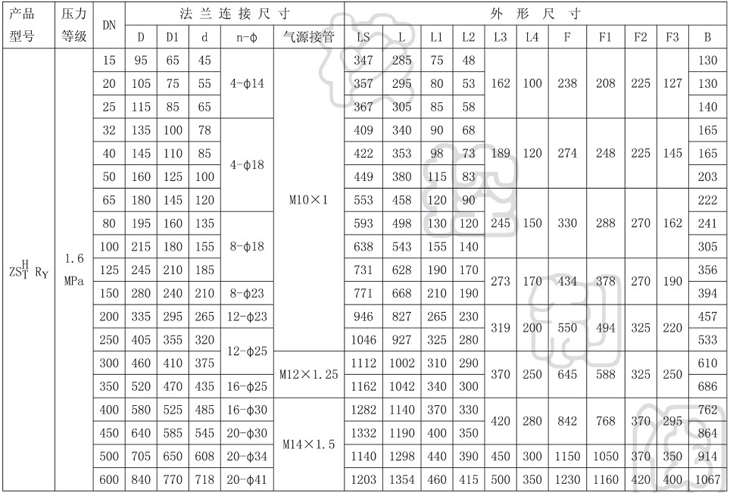

注:图中(LS、L1、L2、L3、L4、F、F1、F3)这些外形尺寸见表1.6MPa 和表6.4MPa
