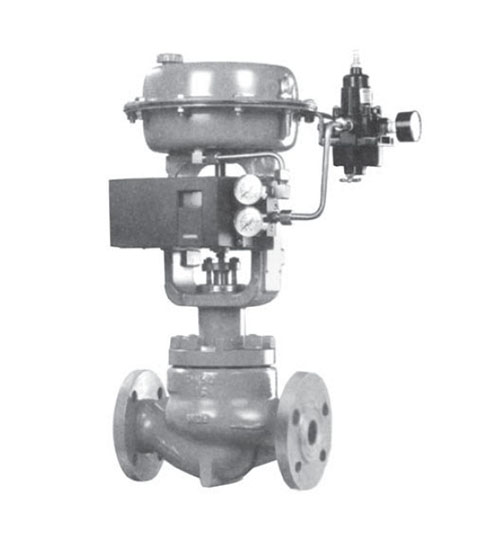

ZHPS 高压单座调节阀

所属分类：直行程(气/电动)调节阀
点击次数：
发布日期：2016/03/22
更多
在线询价

详细介绍

ZHPS 高压单座调节阀是Cv3000 系列产品之一，可广泛控制不同温度的高压流体。

主要特点
○配用多弹簧薄膜执行机构，结构紧凑、输出力大
○阀芯采用上导向结构，导向面积大，抗振性好，空化腐蚀小
○流体通道呈S 流线型，压降损失小、流量大、可调范围广

主要技术参数
   ○阀体
     型       式：直通单座铸造球型阀
     公称通经：DN25、40、50、80mm
     公称压力：ANSI 900、1500、2500 JIS 63K
     连接型式：法兰连接 RF、RJ
                       法兰标准 ANSI B16.5-1981、JIS B2201-1984
                       焊接连接嵌接焊（25~80mm）对焊接（80mm）
     材       料：铸钢（WCB）、铸不锈钢（CF8、CF8M）、钛（Ti）等
     上阀盖：常温型（P） -5～+230℃
                      伸长Ⅰ型（E I） +230～+566℃
                      注:工作温度不准超过各种材料的允许范围
      压盖型式：螺栓压紧式
      填       料：V 型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
    ○阀内组件
      阀芯型式：上导向单座柱塞型阀芯
      流量特性：等百分比特性（%C）、线性特性（LC）
      材       料：不锈钢（304、316、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛（Ti）和

                       耐腐蚀合金等
    ○执行机构
      型       式：LHA 多弹簧式薄膜执行机构、LVA5 单弹簧式薄膜执行机构
                        LVA6 单作用气缸活塞执行机构、LVP 双作用气缸活塞执行机构
      膜片材料：LHA、LVA5 型乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
      弹簧范围：20～100、40～200、80～240kPa（LHA 型、LVA5 型）
                       190～250、190～300kPa、190～350kPa（LVA6 型）
      供气压力：薄膜执行机构LHA 型（260～400kPa）LVA5 型(140～280kPa)
                        活塞执行机构LVA6 型(280～400kPa)、LVP 型（300～500kPa）
      气源接头：Rc1/4
    ○环境温度：-30～+70℃

    ○阀作用型式：正作用执行机构实现阀的气—关式、反作用执行机构实现阀的气—开式
    ○性能
      泄漏量：符合标准ANSI B16.104-1976 Ⅳ级，小于额定Cv 的0.01%
      回       差：带定位器小于全行程的 1%
      基本误差：带定位器小于全行程的± 1%
                      注：采用标准的V 型聚四氟乙烯填料
    ○附       件：定位器、空气过滤减压阀、行程开关、保位阀、阀位传送器、手轮机构等
    ○可调范围：50∶1

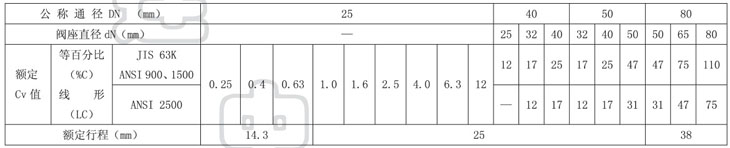

    ○ Cv 值和行程

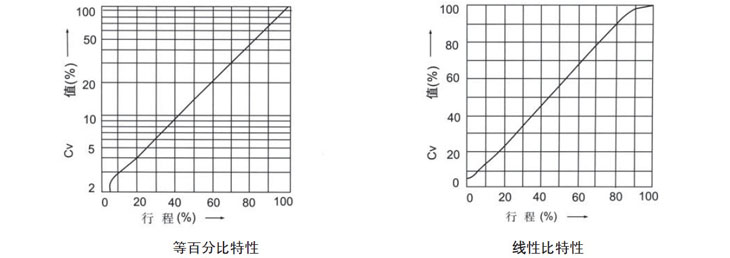

○典型流量特性曲线

流量特性曲线

○允许压差
Ⅰ . 阀配用LHA 或LVA 执行机构

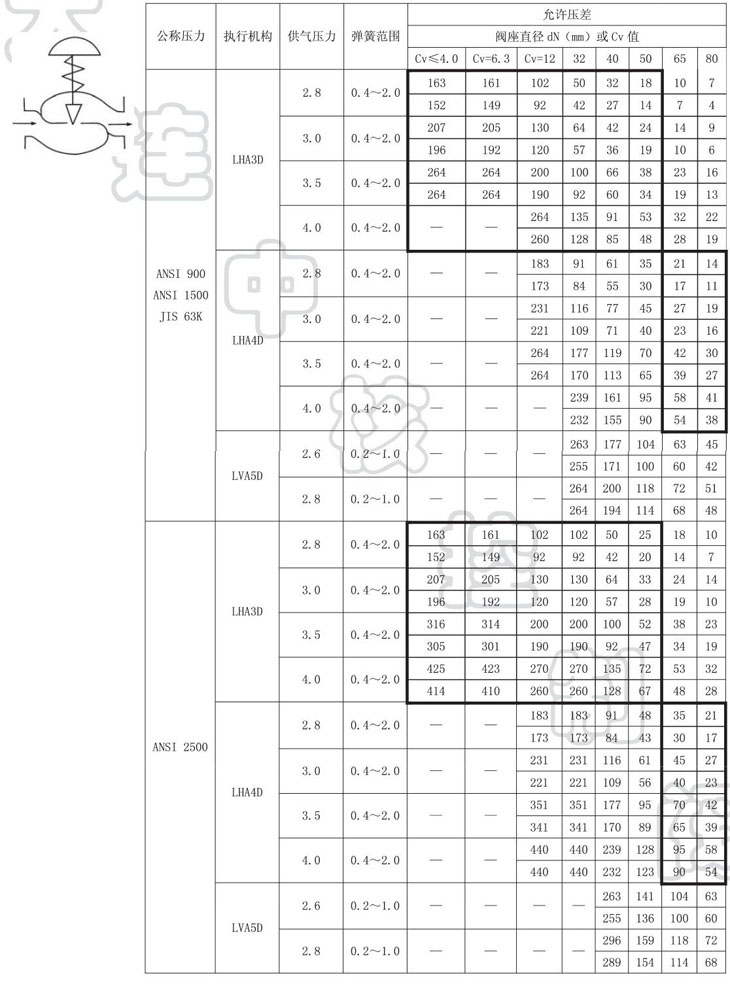

A．气—关式阀100kPa

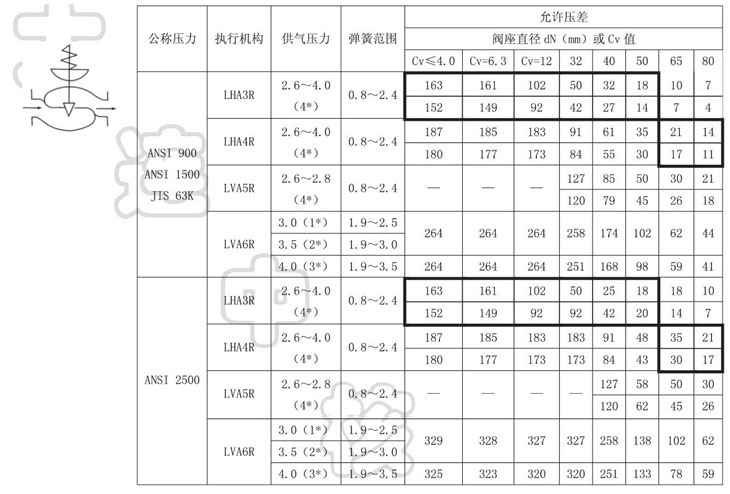

B．气—开式阀100kPa

    注：●最大允许压差不准超过ANSI B16. 34 — 1981 标准规定的最大工作压力
           ●进口压力 P1 不准超过阀关闭时的最大允许压差
           ●最大允许压差随阀座泄露量不同而变化，同一格内上方数字表示阀座泄露量小于 Cv 值的

             0.01%，下方数字表示阀座泄露量小于Cv 值的0.001%
           ● 1* 仅使用于公称通径25mm，Cv=0.25~0.63 的阀
              2* 仅使用于公称通径25mm，Cv=1.0~12 的阀和公称通径40~50mm 的阀
              3* 仅使用于公称通径80mm
              4* 规定的供气压力
           ●黑线框内数字表示阀配用标准规格执行机构

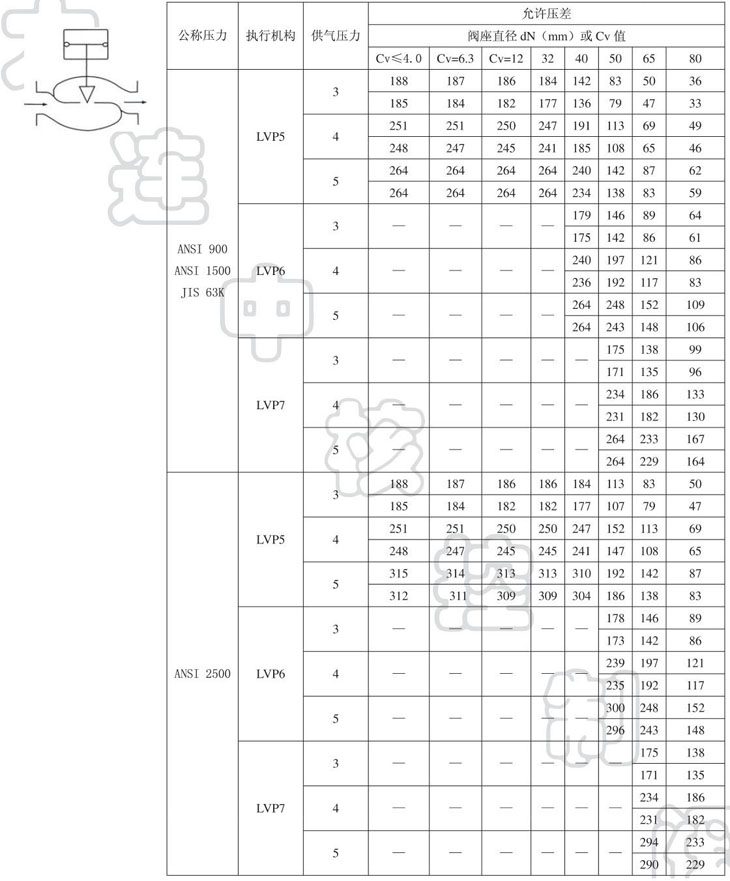

Ⅱ . 阀配用LVP 执行机构100kPa

注：●如果执行机构带有辅助气源，应选二者中较小一个供气压力作为计算允许压差的基础
         ●最大允许压差不准超过 ANSI B16. 34 — 1981 或JIS B2201-1984 标准规定的最大工作压力
         ●进口压力P1 不准超过阀关闭时的最大允许压差
         ●最大允许压差随阀座泄露量不同而变化，同一格内上方数字表示阀座泄露量小于Cv值的

0.01%，下方数字表示阀座泄露量小于Cv 值的0.001%

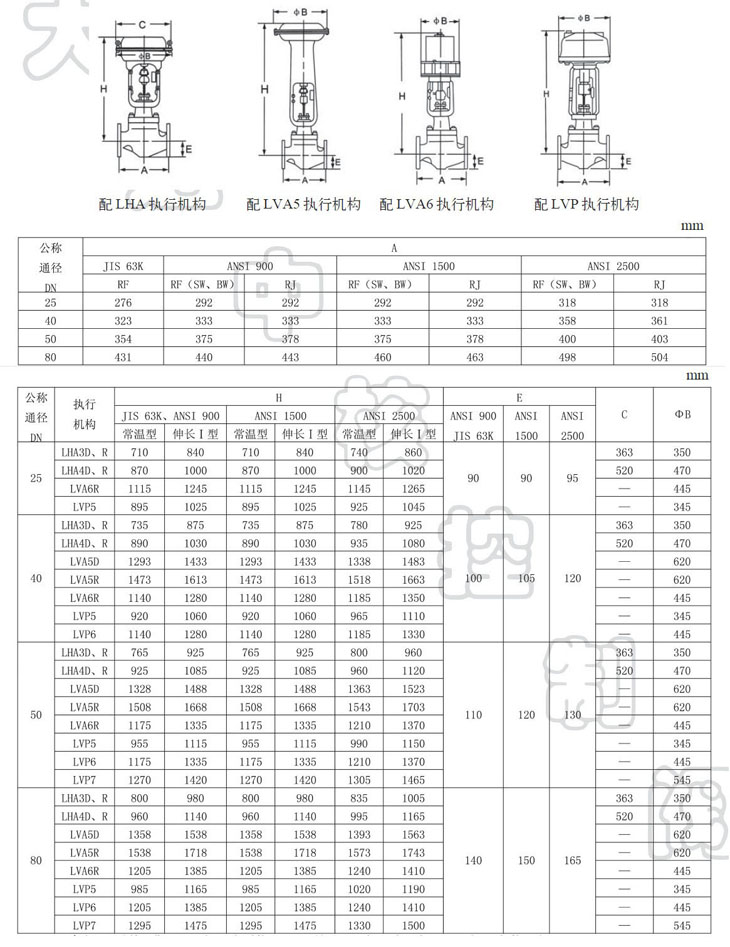

外形连接尺寸mm
