ZVGP/N/M 电动杠杆式调节阀

ZVGP/N/M 电动杠杆式调节阀

  • 所属分类:直行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

电动杠杆式调节阀是由杠杆机构和调节机构(单座、双座、套筒等直行程调节机构)及电动执行机构组配而成。杠杆式调节阀的伸长杠杆与角行程电动执行机构的曲柄用销连接,完成其调节阀的作用,其杠杆也可与浮球(自购)连接作液面调节。该产品可用于发电厂及其它场合,尤其需要执行机构与阀门本身分离安装的自控系统中。

规格型号


□主要技术参数和性能指标
○调节机构主要技术参数

注:1、※小口径单座阀额定流量系数为0.08,0.12,0.20,0.32,0.50,0.80。
2、DKJ 型电动执行机构的主要技术参数详见说明书。
○性能指标
杠杆式调节阀的性能指标见单座、双座、套筒阀的性能指标。

外形尺寸

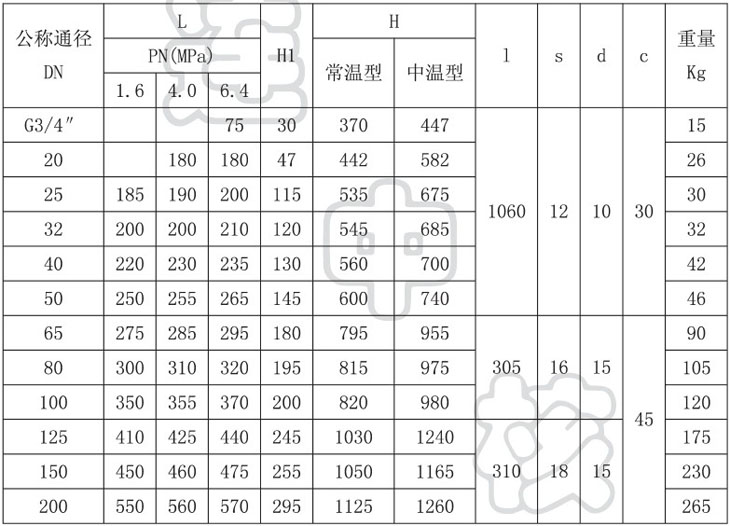

○ ZVGP 型常温、中温杠杆单座调节阀外形尺寸

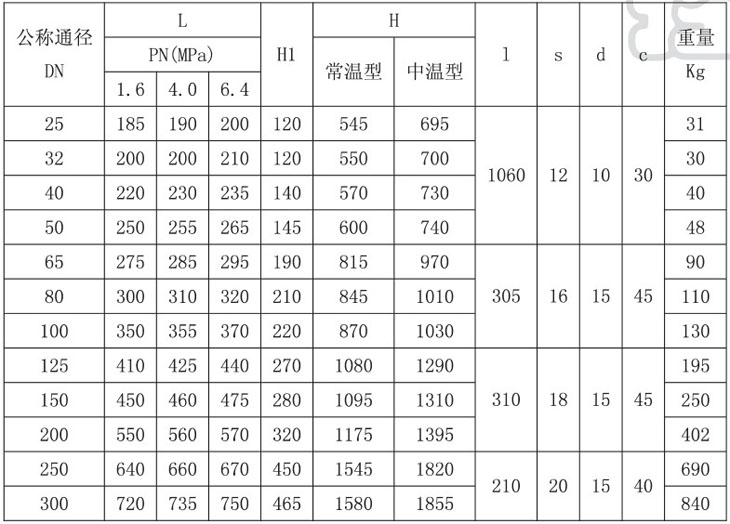

○ ZVGN 型常温、中温杠杆双座调节阀外形尺寸

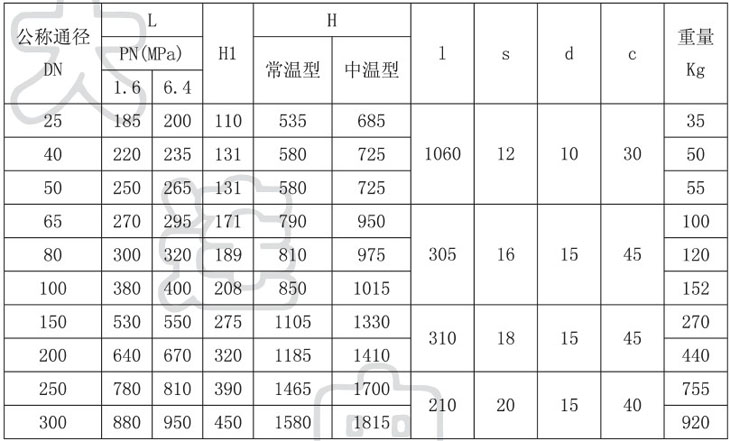

○ ZVGM 型常温、中温杠杆套筒调节阀外形尺寸

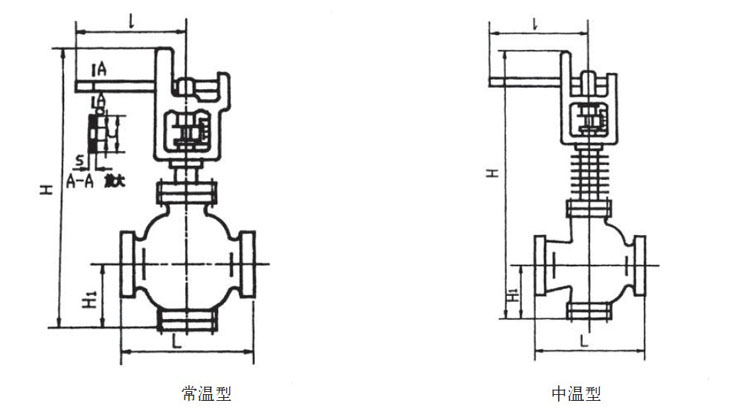

○外形尺寸结构图
