ZSHTR3 气动O 型三通

ZSHTR3 气动O 型三通

  • 所属分类:角行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

气动O 型三通球阀由气动活塞执行机构和三通球阀组成。改变球芯与管道的相对位置,可以对三条管路流体实行不同的组合控制。
该产品以压缩空气为动力源,接受控制系统的开关信号,通过电磁阀换向,操作球阀按规定要求对管路进行切换。
T型三通可使三路正交的管道互相连通即起分流(合流)作用,也可使其中两条管道连通而切断另一条管道。
L 型三通只能连通互相正交的两条管道或切换方向,即起分配作用。


□规格型号


□主要技术参数
○阀 体
型 式:二开式铸造球阀
公称通径:DN15~150mm
公称压力:PN1.6、4.0、6.4MPa
ANSI 150、300
JIS 10K、20K
连接型式:法兰连接 RF、凹凸式
法兰标准 JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材 料:WCB、CF8、CF8M
(SCPH2、SCS13A、SCS14A)
上 阀 盖:标准型与阀体一体铸造
工作温度:-20~180℃ -20~350℃(对位聚苯阀座)
填 料:聚四氟乙烯、石墨

○阀内组件
球芯型式:T 型、L 型球型阀芯
流量特性:快开特性
阀 座:增强聚四氟乙烯、对位聚苯
材 料:2Cr13、304、316、Ti
(CF8、CF8M、CF3、CF3M)
阀芯转角:90°
○执行机构
型 式:GTX 单作用气动活塞执行机构(带弹簧复位)
GTD 双作用气动活塞执行机构
供气压力:0.4~0.7MPa
气源接口:1/4NPT
阀作用型式:单作用气关式或气开式
双作用 根据信号转换控制阀开、阀关

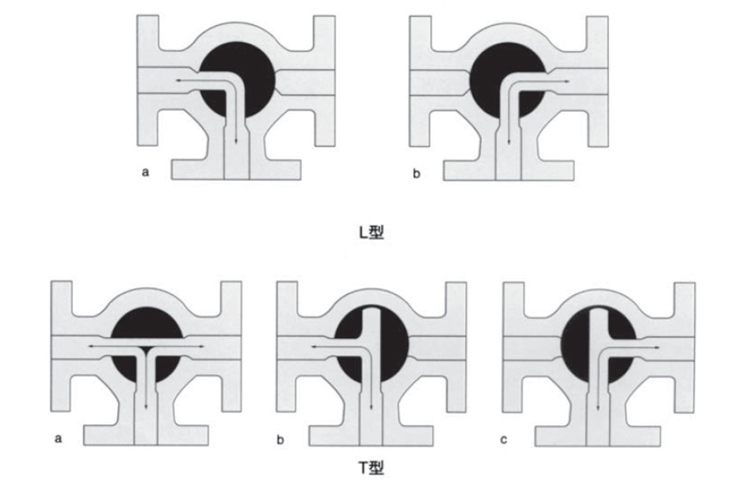

□阀控制方式
L 型三通双口、T 型三通三口

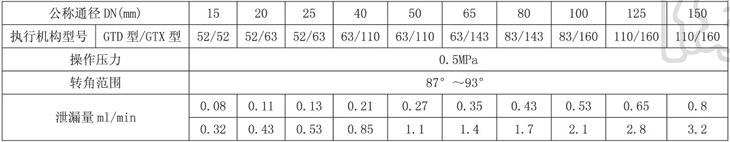

□执行机构配置与性能参数

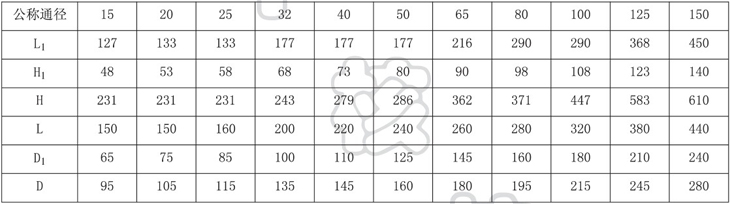

□外形尺寸

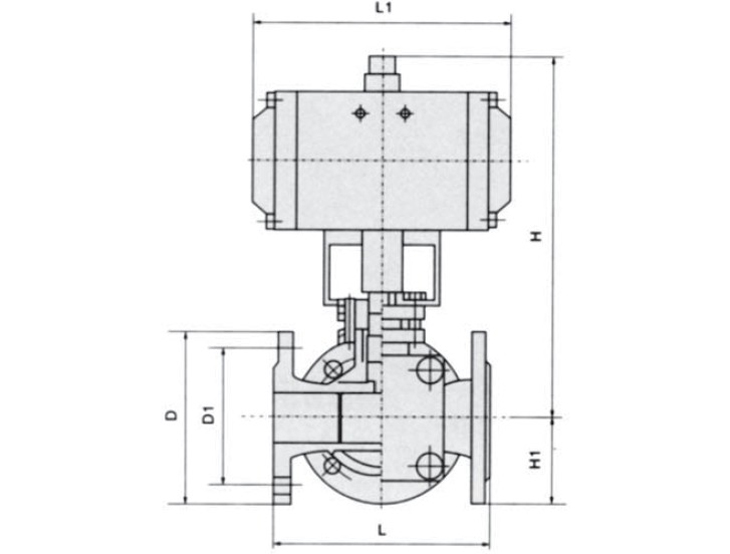

○外形尺寸
