ZSHTFR.Y 气动偏心旋转阀

ZSHTFR.Y 气动偏心旋转阀

  • 所属分类:角行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

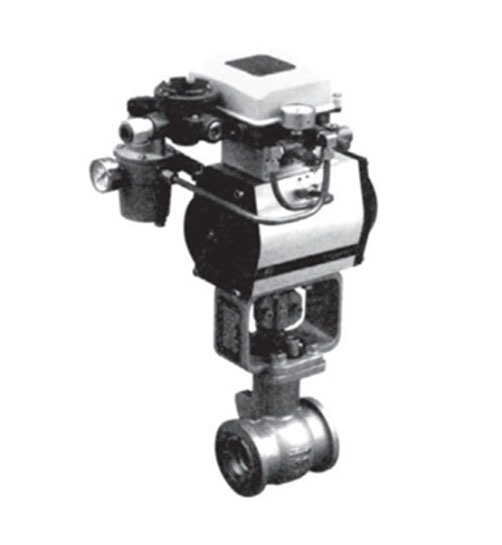

气动偏心旋转阀是由气动活塞执行机构与偏心旋转阀组件组配而成。FR.Y 系列软硬密封偏心旋转阀,是一种挠曲结构型式的偏心旋转阀,它改变了以往调节阀设计结构的传统概念,可以减少芯座间的磨损,具有体积小、重量轻、流阻小、流通能力大、密封性好等特点,其性能可优于传统调节阀,又可广泛用于石化、冶金、电站、轻工、食品、造纸等自控系统中,特别适合于粘度较高的介质场合。

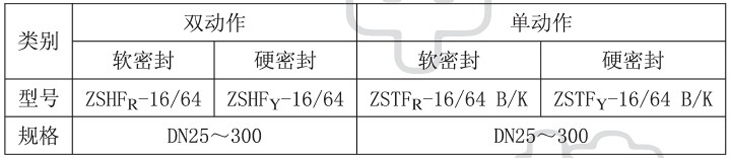

□规格型号


□主要技术参数
○阀 体
型 式:偏心角行程式
公称通径:25~300mm
公称压力:1.6、6.4MPa
连接型式:对夹式法兰标准 JB/T79.1~2-94 FF RF
材 料:WCB、CF8、CF8M
填 料:石棉浸四氟、聚四氟乙烯、柔性石墨
○阀内组件
球芯型式:部分球面(带导流翼)
阀芯材料:CF8、CF8M 氮化处理或表面喷焊硬质合金
阀座材料及使用温度:软密封(R) 聚四氟乙烯、填充四氟-20~+180℃
对位聚苯 -40~+350℃
硬密封(y) CF8、CF8M碳化或表面喷焊硬质合金-40~+450℃
阀轴材料 2Cr13 17-4PH
轴套材料铸铜合金、CF8、CF8M
○执行机构
型号名称:99000 气动活塞执行机构、GT 气动活塞执行机构(进口或国产)
DA/SR 气动活塞执行机构(进口)、AT 气动活塞执行机构(进口)
DRD/DRE 气动活塞执行机构(进口)
动作方式:角行程
结构形式:双作用—无弹簧,执行机构无原始位置,工作时需要二个操作压力
单作用—有弹簧,执行机构有原始位置,工作时需要一个操作压力

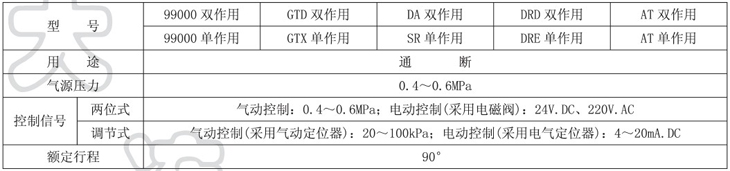

○执行机构型号及主要技术参数

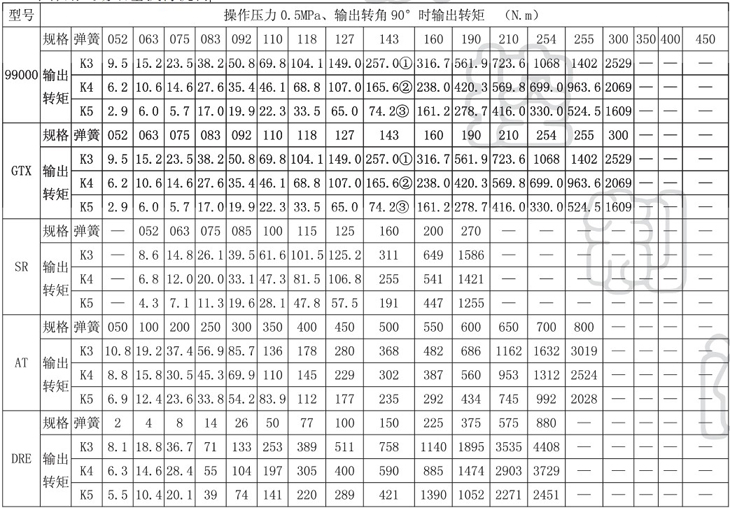

○执行机构型号、规格、输出转矩
Ⅰ . 双作用气动活塞执行机构


Ⅱ . 单作用气动活塞执行机构


注:①为K2、②为K3、③为K4

□主要技术性能
○泄 漏 量:金属阀座符合 ANSI B16.104-1976 Ⅳ级,小于额定Cv 值的0.01%
软 阀 座 符合 ANSI B16.104-1976 Ⅵ级,小于额定Cv 值的10-7
○回 差:不带定位器小于全行程的5%、带定位器 小于全行程的2%
○基本误差:不带定位器小于全行程的±5%、带定位器 小于全行程的±2%
○可调范围:100:1(全腔型);60:1(60% 缩径),40:1(40% 缩径)

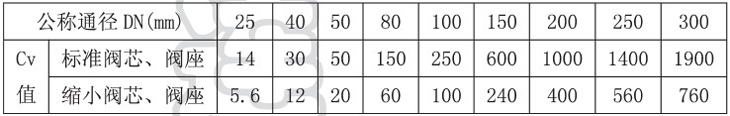

○ Cv 值


○阀芯转角:全开60°
○环境温度:-20~+60℃
○阀作用型式:气—关式或气—开式
○附 件: 定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等

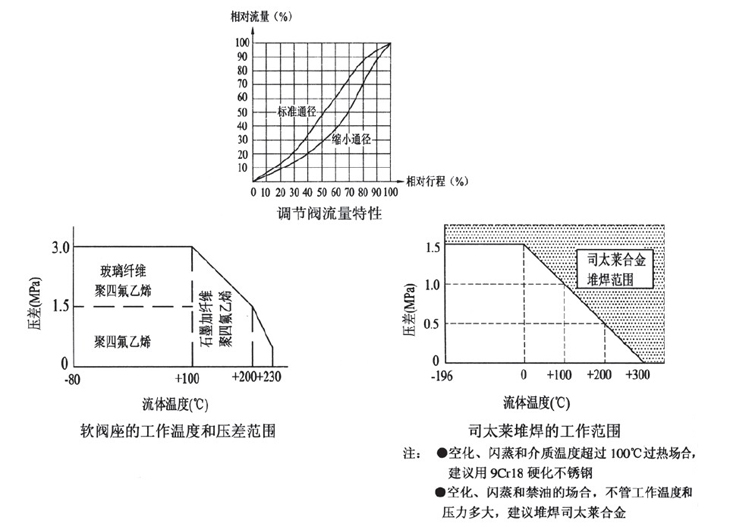

○流量特性曲线:近似线形

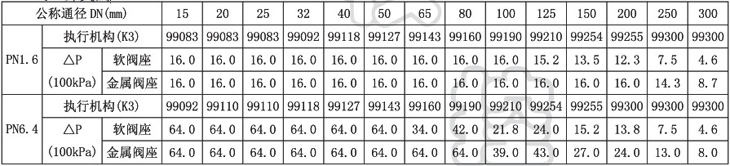

□执行机构配置、允许压差△ P
Ⅰ . 双作用气动活塞执行机构(气源压力0.5MPa)
气—关式阀、气—开式阀


注:1、配99000 系列气动执行机构,上表为标准配置
2、配其它型号执行机构时,参照其输出力矩和上表进行选型

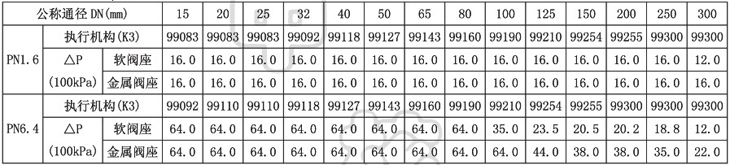

Ⅱ . 单作用气动活塞执行机构(气源压力0.5MPa)
A.气—关式阀

B.气—开式阀


注:1、配99000 系列气动执行机构,上表为标准配置
2、配其他型号执行机构时,参照其输出力矩和上表进行选型
3、K3 表示弹簧数量

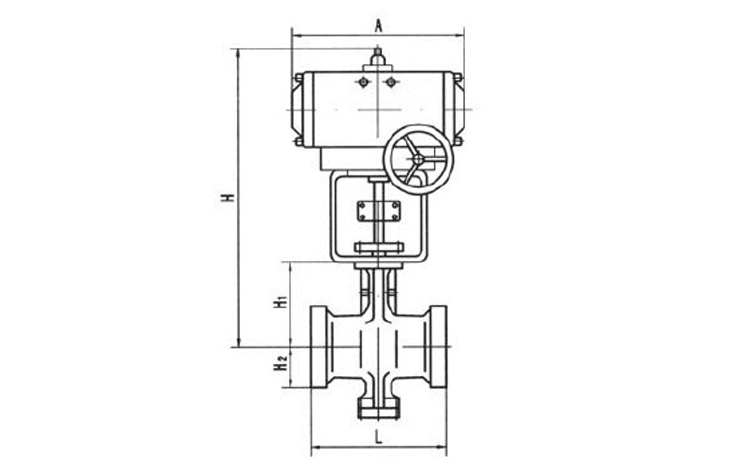

外形尺寸、重量

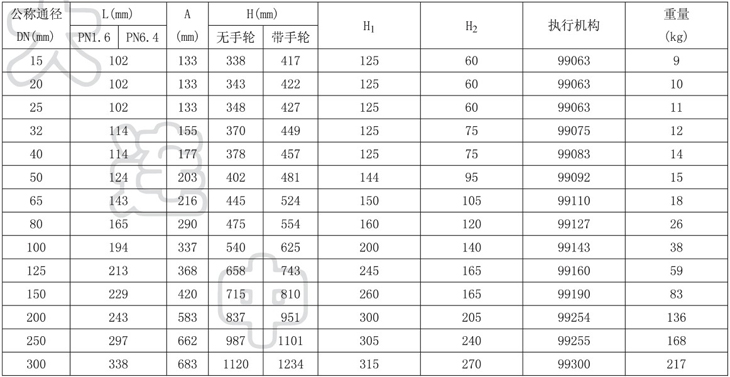

○外形尺寸


注:1、法兰距的尺寸L 符合科学仪器制造厂协会(SAME)标准PMC23.3A
2、所配执行机构为99000 系列双作用气动活塞执行机构
3、重量为PN1.6MPa 的阀


相关标签:自力式调节阀
