ZHLS-W 波纹管密封小口

ZHLS-W 波纹管密封小口

  • 所属分类:直行程(气/电动)调节阀

  • 点击次数:
  • 发布日期:2016/03/22
  • 更多
  • 在线询价
详细介绍

ZHLS-W 波纹管密封小口径单座调节阀是Cv3000 系列产品之一,可广泛适用于控制不同压力和温度的流体。

主要特点
○配用多弹簧薄膜执行机构,结构紧凑、输出力大
○阀芯采用上导向结构,导向面积大,抗振性好
○上阀盖采用波纹管和双层填料密封结构,适用于剧毒、易燃易爆易挥
发等特殊介质的调节
○流体通道呈S 流线型,压降损失小、流量大、可调范围广
○流量特性精度高

主要技术参数
○阀 体
型 式:直通单座铸造球型阀
公称通经:DN20、25mm
公称压力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接 FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准 JIS B2201-1984 、ANSI B16.5-1981 、J B79-59 等
焊接连接嵌接焊 SW
材 料:铸钢( WCB)、铸不锈钢(CF8、CF8M)、钛(Ti)等
上 阀 盖:常温 型(P) -17~+230℃
伸长Ⅰ型(E I) -45~- 17℃、+230~+566℃
伸长Ⅱ型(EⅡ) -100~-45℃
注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填 料:V 型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
○阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:金属阀座等百分比特性(%CF)、线性特性(LCF)
Cv 值从0.04~14 的高精度流量特性符合IEC534-1-1976 标准
软阀 座 等百分比特性(%TF)、线形特性(LTF)
材 料:不锈钢(304、316、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等,波纹管材料 304、316

○执行机构
形 式:LHA 多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接头:Rc1/4”
○环境温度:-30~+70℃
○阀作用型式:正作用执行机构实现阀的气—关式、反作用执行机构实现阀的气—开式
○附 件:定位器、空气过滤减压阀、行程开关、保位阀、阀位传送器、手轮机构等
○性 能
泄 漏 量:金属阀座符合标准 ANSI B16.104-1976 Ⅳ级,小于阀额定容量的0.01%
软 阀 座 符合标准 ANSI B16.104-1976 Ⅵ级,小于阀额定容量的10-7
回 差:带定位器小于全行程的 3%
不带定位器 小于全行程的 5%
基本误差:带定位器小于全行程的± 3%
不带定位器 小于全行程的± 11%
注:采用标准的 V 型聚四氟乙烯填料
○可调范围:50∶1(0.25 ≤ Cv ≤ 14),30∶1(Cv ≤ 0.16)

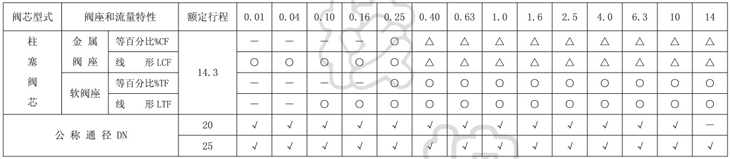

○ Cv 值和行程


注:符号○、△和√表示阀的规格范围
符号△表示阀的流量特性符合 IEC534-1-1976 标准
○流量特性流量特性曲线参见 ZHLS 小口径单座调节阀

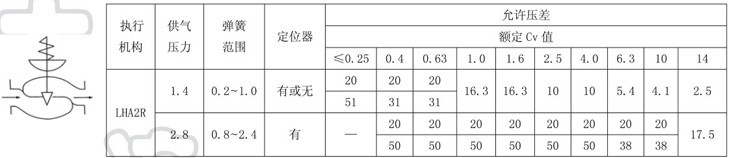

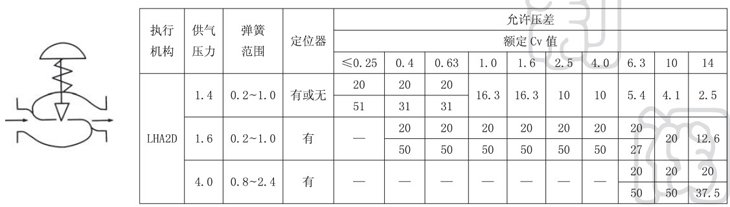

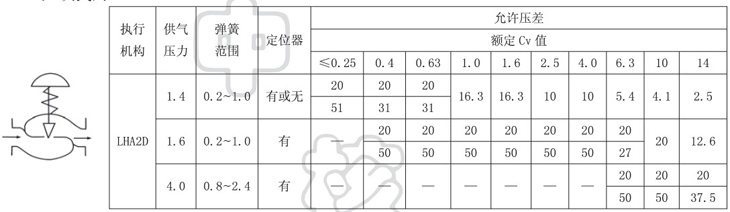

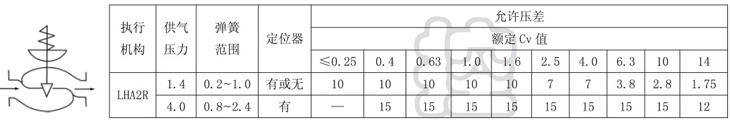

○允许压差
Ⅰ.柱塞阀芯、金属阀座(%CF、LCF)

A.气—关式阀 100kPa



B.气—开式阀 100kPa



注:●最大允许压差不准超过 ANSI B16. 34 — 1981 或JIS B2201 — 1984 标准规定的最大工作压力
●同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差
Ⅱ.柱塞阀芯、软阀座(%TF、LTF)
A.气—关式阀 100kPa



B.气—开式阀 100kPa


注:●最大允许压差不准超过ANSI B16. 34 — 1981 或JIS B2201 — 1984 标准规定的最大工作压力


外形连接尺寸

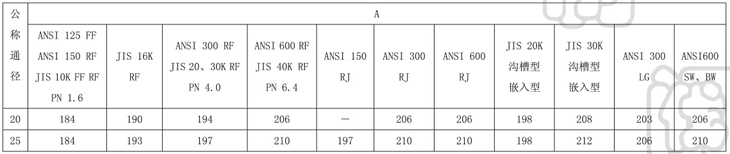

○法兰距尺寸


注:法兰距 A 符合IEC534-3-1976 标准

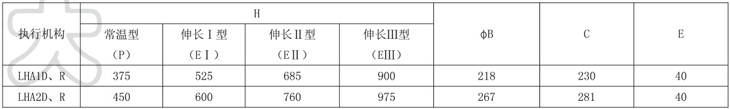

○外形尺寸参见 ZHLS 小口径单座调节阀

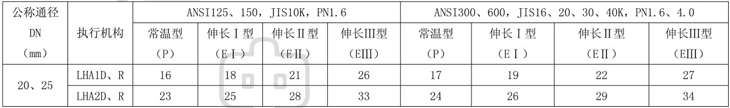

□重量 参见ZHLS 小口径单座调节阀
