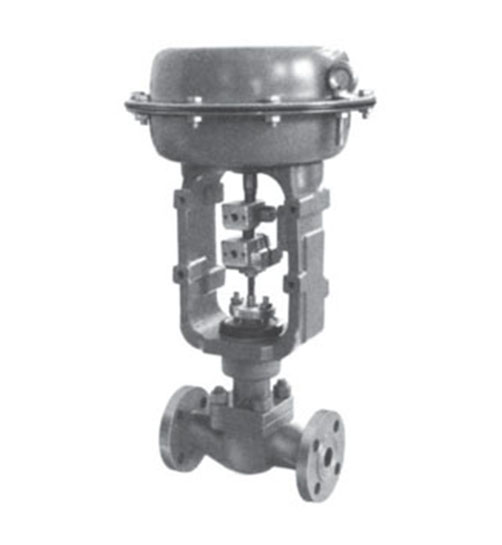

ZHLS 小口径单座调节阀

是Cv3000 系列产品之一，可广泛适用于控制不同压力和温度的流体。

主要特点

1、配用多弹簧薄膜执行机构，结构紧凑、输出力大

2、阀芯采用上导向结构，导向面积大，抗振性好

3、流体通道呈S 流线型，压降损失小、流量大、可调范围大

4、流量特性精度高

主要技术参数
○阀 体
型       式：直通单座铸造球型阀
公称通经：DN20、25mm
公称压力：ANSI 125、150、300、600
                 JIS 10、16、20、30、40K
                 PN1.6、4.0、6.4MPa
连接型式：法兰连接 FF、RF、MFM、RJ、LG
                 法兰标准 ANSI B16.5-1981 JIS B2201-1984
                                 JB/T79.1～2-94
                                 HG20592～20614-97 等
                 焊接连接 嵌接焊 SW
材        料：铸钢（WCB）、铸不锈钢（CF8、CF8M）、钛（Ti）等
上 阀 盖：常温 型（P） -17～+230℃
                 伸长Ⅰ型（E I） -45～-17℃、+230～+566℃
                 伸长Ⅱ型（EⅡ） -100～-45℃
                 伸长Ⅲ型（EⅢ） -196～-100℃
                 注:工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填       料：V 型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
○阀内组件
阀芯型式：上导向单座柱塞型阀芯
流量特性：金属阀座等百分比特性（%CF）、线性特性（LCF）Cv 值从0.04～14 的高精度流量特性符

                 合IEC534-1-1976软阀 座等百分比特性（%TF）、线形特性（LTF）司太莱堆焊阀座快开特

                 性阀芯（QS）
材       料：不锈钢（304、316、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛（Ti）和耐腐

                  蚀合金等。
○执行机构
形       式：LHA 多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接头：Rc1/4
○环境温度：-30～+70℃
○阀作用型式：正作用执行机构实现阀的气—关式、反作用执行机构实现阀的气—开式
○附          件：定位器、空气过滤减压阀、行程开关、保位阀、阀位传送器、手轮机构等
○性          能
泄 漏 量：金属阀：座符合标准 ANSI B16.104-1976 Ⅳ级，小于额定Cv 的0.01%
软 阀 座：符合标准 ANSI B16.104-1976 Ⅵ级，小于额定Cv 值的10-7
快开阀芯：小于额定 Cv 的10-7
回       差：不带定位器小于全行程的 3%（LHA1 小于全行程的5%）
                  带定位器 小于全行程的 1%
基本误差：不带定位器小于全行程的± 5%
                  带定位器小于全行程的± 1%（LHA1 带定位器为± 2%）
                  注：采用标准的V 型聚四氟乙烯填料
○可调范围：50∶1（0.25 ≤ Cv ≤ 14），30∶1（Cv ≤ 0.16）
○ Cv 值和行程

      注：符号○、△和V 表示阀的规格范围
符号△表示阀的流量特性符合 IEC534-1-1976 标准
○典型流量特性曲线

注：○空化、闪蒸或水的温度超过100℃过热场合，建议用9Cr18 硬化不锈钢
       ○空化、闪蒸、禁油及常处于关闭状态的调节阀，不管工作温度和压力多大，建议堆焊司太莱合金
       ○如 Cv ≤ 0.16，阀芯全部堆焊司太莱合金或用9Cr18 硬化不锈钢
○允许压差
Ⅰ．柱塞阀芯、金属阀座（%CF、LCF）

A．气—关式阀

B．气—开式阀

注：●最大允许压差不准超过ANSI B16. 34 — 1981 或JIS B2201 — 1984 标准规定的最大工作压力
       ●同一格内的上方数字表示阀全开允许压差，下方数字表示阀全关时的允许压差
       ●带有 * 的允许压差，阀控制液体时，允许压差只能为3MPa，超过3MPa 时，请选用ZHLC 调节阀
       ●黑线框内数字表示阀配用标准规格执行机构
Ⅱ．柱塞阀芯、金属阀座（%TF、LTF）

A．气—关式阀

B．气—开式阀

注：●最大允许压差不准超过ANSI B16. 34 — 1981 或JIB2201 — 1984 标准规定的最大工作压力

       ●黑线框内数字表示阀配用标准规格执行机构
Ⅲ．司太莱堆焊快开阀芯、金属阀座（QS）

A．气—关式阀

B．气—开式阀

注：●最大允许压差不准超过ANSI B16. 34 — 1981 或JIB2201 — 1984 标准规定的最大工作压力
    ●黑线框内数字表示阀配用标准规格执行机构
□外形连接尺寸

○法兰距尺寸

注：法兰距 A 符合IEC534-3-1976 标准

○外形尺寸

注：表上H 栏尺寸是调节阀不带手轮机构的数字，如果带顶装手轮机构，要相应加上手轮机构的尺寸

□重量

○法兰连接

○焊接连接
